Вольфрамовые электроды: полный гид по выбору, маркировке и заточке
Оглавление
Аргонодуговая сварка (TIG) - это искусство, где результат на 50% зависит от мастерства сварщика и еще на 50% - от правильно подобранных расходных материалов. Центральное место здесь занимает вольфрамовый электрод.
В этой статье мы разберем, для чего предназначены вольфрамовые электроды, как не запутаться в их цветах и как правильно подготовить инструмент к работе.
Что такое вольфрамовый электрод и зачем он нужен
Вольфрам - самый тугоплавкий металл (температура плавления 3422 градуса). Именно это свойство позволяет использовать его в качестве неплавящегося электрода.
Для чего вольфрамовые электроды используются при сварке
Их главная задача - создание и поддержание электрической дуги между горелкой и деталью. В отличие от обычной дуговой сварки (MMA), вольфрам не плавится и не становится частью сварного шва. Он лишь передает ток, а заполнение шва происходит за счет подачи присадочного прутка.

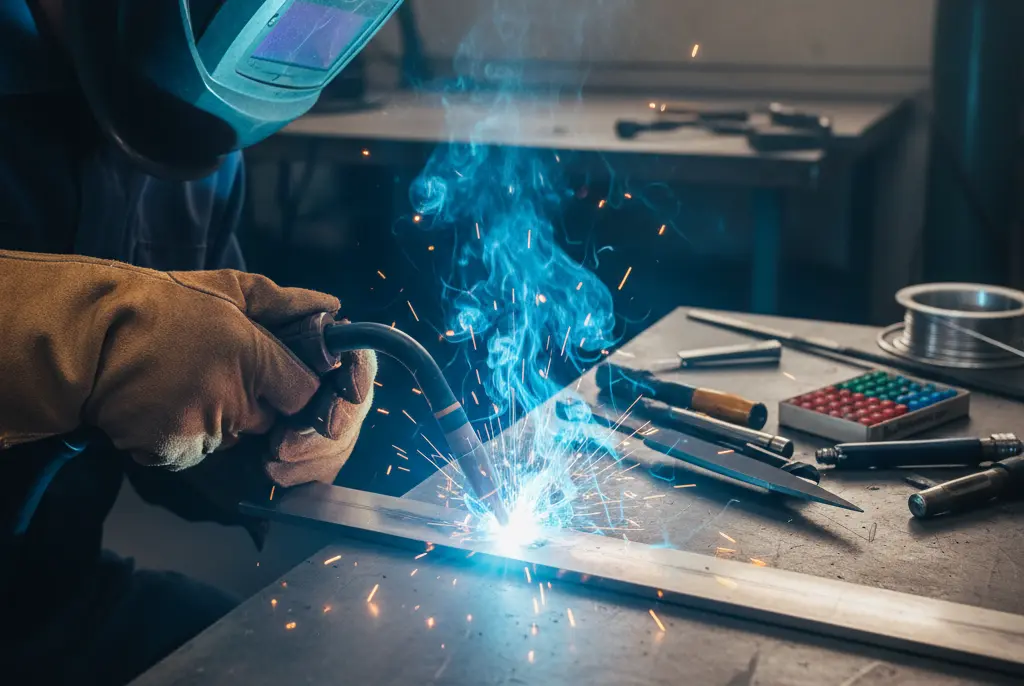

Что варят вольфрамовыми электродами
TIG-сварка универсальна. С помощью правильно подобранного вольфрама можно варить:
- Нержавеющую сталь и углеродистые стали.
- Алюминий и его сплавы.
- Медь, титан, чугун и даже драгоценные металлы.
Цветовая маркировка: что значит цвет электрода
Новички часто спрашивают: "Чем отличаются вольфрамовые электроды по цветам?". Цвет наконечника - это международный стандарт, указывающий на легирующие добавки, которые улучшают характеристики дуги.
| Цвет | Маркировка | Добавка | Для чего используется |
|---|---|---|---|
| Зеленый | WP | Чистый вольфрам | Сварка алюминия и магния на переменном токе (AC). |
| Красный | WT-20 | Диоксид тория | Универсален для постоянного тока (DC). Сварка нержавейки, меди, титана. Важно: торий радиоактивен, требуется хорошая вытяжка при заточке. |
| Серый | WC-20 | Диоксид церия | Для всех типов сталей и металлов на малых токах. Легкий запуск дуги. |
| Синий | WY-20 | Диоксид иттрия | Самый стойкий. Сварка особо важных конструкций из сталей и меди. |
| Темно-синий | WL-20 | Диоксид лантана | Универсальный вариант. Подходит и для AC (алюминий), и для DC (сталь). Очень популярен в России. |
| Золотистый | WL-15 | Диоксид лантана | Аналог синего, но с меньшим содержанием лантана. Отличный поджиг. |
| Белый | WZ-8 | Оксид циркония | Исключительно для переменного тока (AC). Алюминий, где недопустимо загрязнение ванны. |
Популярные вопросы по цветам:
- Вольфрамовый электрод для алюминия какой цвет? Лучше всего подходят зеленый (WP) или лантанированные (синий WL-20, золотистый WL-15).
- Каким вольфрамовым электродом варить нержавейку? Идеально подходят красный (WT-20), серый (WC-20) или темно-синий (WL-20).
- Синий вольфрамовый электрод для чего используется? Для сварки меди, титана и низколегированных сталей на постоянном токе (DC).
Как выбрать диаметр вольфрамового электрода
Выбор диаметра напрямую зависит от толщины металла и силы сварочного тока.
- 1.0 – 1.6 мм: Тонколистовой металл, токи до 80-100А.
- 2.0 – 2.4 мм: Самый популярный диапазон ("универсал") для работы на токах 100-200А.
- 3.0 – 4.0 мм: Толстый металл, наплавка, токи свыше 200А.
Совет: Если взять слишком тонкий электрод для высокого тока, он начнет плавиться и "плеваться" в сварочную ванну. Если слишком толстый - дуга будет нестабильной и блуждающей.

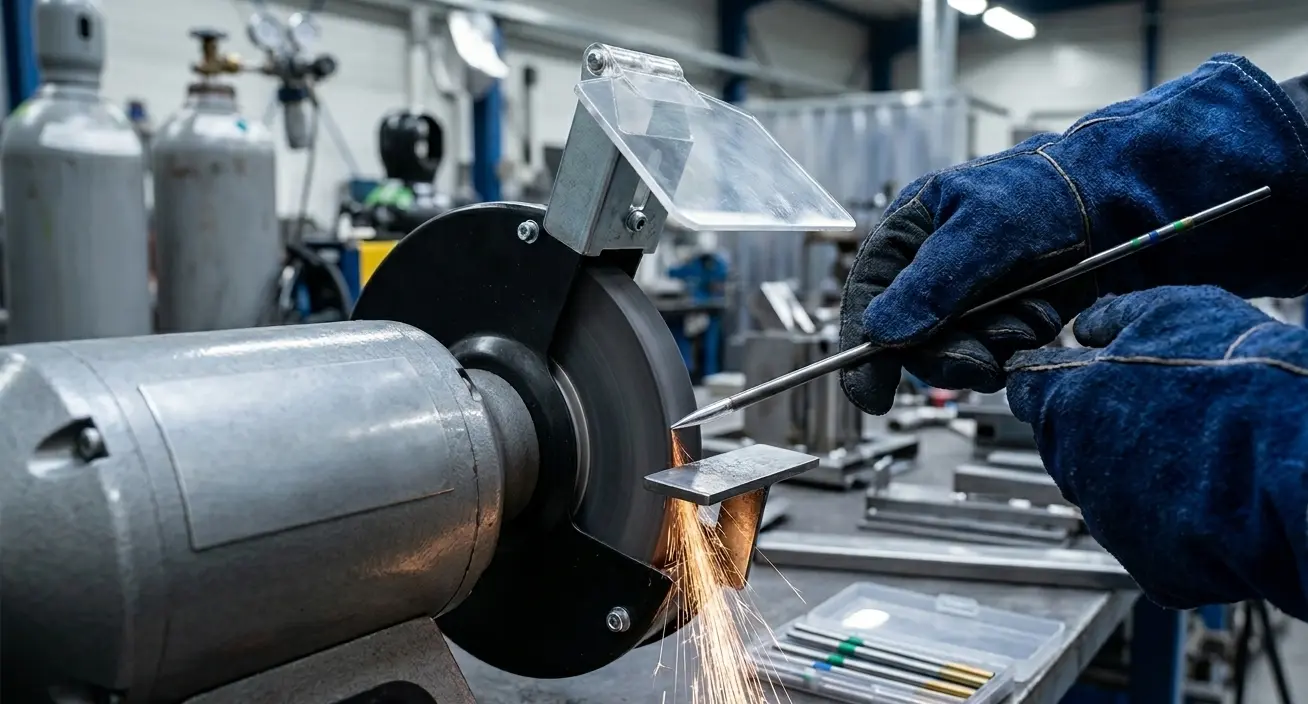

Секреты заточки: как подготовить электрод к работе
Правильная заточка вольфрамового электрода для аргона - это 80% успеха в получении красивого шва.
- Направление рисок: Точить нужно строго вдоль оси электрода. Поперечные риски заставляют дугу "гулять", делают ее нестабильной.
- Угол заточки: Острый угол (15-30°) - глубокое проплавление, узкий шов. Тупой угол (до 60°) - широкое, но неглубокое проплавление.
- Притупление: После заточки на кончике полезно сделать микроскопическую площадку (0.2-0.5 мм), это предотвратит попадание кусочков вольфрама в металл.
- Для алюминия (Зеленый WP): Остро точить не нужно. В процессе сварки на переменном токе кончик сам примет форму полусферы ("шарика").
Почему горит или плавится вольфрамовый электрод?
Если ваш вольфрамовый электрод быстро сгорает или чернеет, проверьте следующие моменты:
- Отсутствие защиты: Газ (аргон) не подается или его слишком мало. Электрод окисляется на воздухе.
- Не та полярность: На постоянном токе (DC) вольфрам всегда должен быть на «минусе» (прямая полярность). Если поставить на «плюс», он расплавится мгновенно.
- Загрязнение: Вы коснулись электродом сварочной ванны или присадочного прутка. Потребуется переточка.
- Малый пост-газ: Выключаете подачу газа сразу после гашения дуги. Нужно ждать 5-10 секунд, пока электрод не остынет в защитной среде.
Резюме: критерии выбора марки вольфрама
Для оптимизации производственных процессов и сокращения номенклатуры складских запасов рекомендуется использовать универсальные марки. Электроды WL-20 (темно-синий) являются наиболее востребованными в промышленном секторе, так как обеспечивают стабильные показатели как при работе с нержавеющей сталью на постоянном токе (DC), так и при сварке алюминиевых сплавов на переменном токе (AC).
Применение качественных сертифицированных электродов гарантирует стабильность дуги и соответствие сварных соединений требованиям нормативной документации (ГОСТ, НАКС).
